- 積層複合板の構造挙動
- 以下のモデルは、MyStranソルバーを用いて解析されます。
客観的
100 psiの一様垂直圧力下における、3層クロスプライ積層複合板の構造応答を検討せよ。

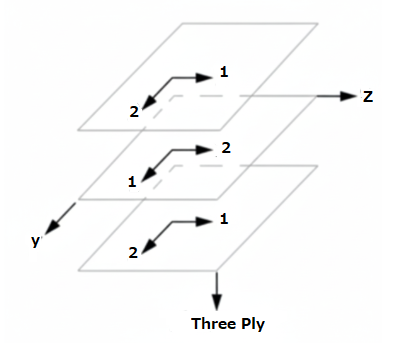

下図は、クロス層（「クロスプライ」）で積層された3枚のプレートを示している。

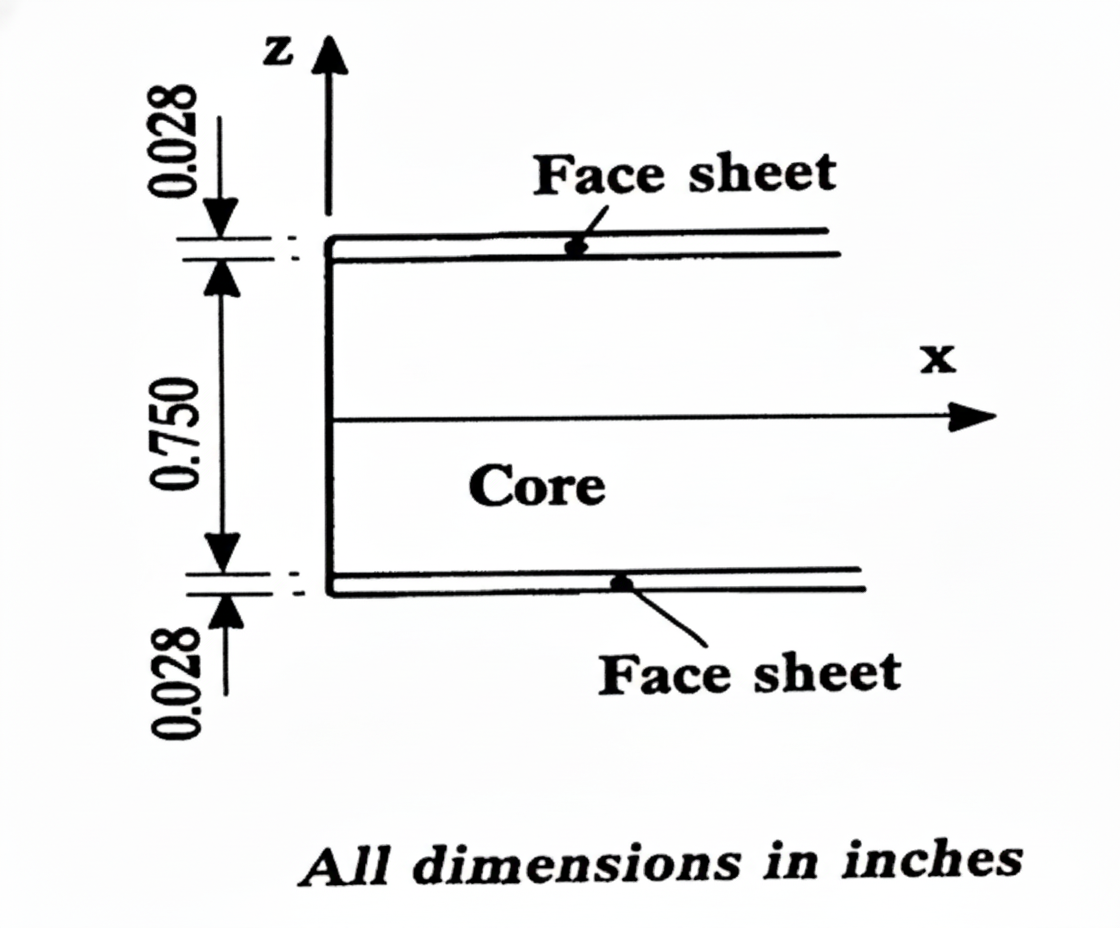

1. 形状の定義
100 psiの一様垂直圧力下における、3層クロスプライ積層複合板の構造応答を検討せよ。
下図は、クロス層（「クロスプライ」）で積層された3枚のプレートを示している。
| パラメータ | 価値 |
| Plate defined by points | (0,0,0), (5,0,0), (5,5,0), (0,5,0) |
| Width ( X ) | 5 inch |
| Width ( Y ) | 5 inch |
| Face Sheet Thickness | 0.028 inch |
| Core Thickness | 0.750 inch |
2. 材料の定義
100 psiの一様垂直圧力下における、3層クロスプライ積層複合板の構造応答を検討せよ。
材料1 : Laminar_Facesheet
| パラメータ | 価値 |
| Mass Density | 1E-04 lbf-sec2/in4 |
| Young’s Modulus X (E1)Young’s Modulus X (E1) | 1E7 psi |
| Young’s Modulus Y (E2) | 4E6 psi |
| Poisson’s Ratio X (nu12) | 0.3 |
| Shear Modulus X (G12) | 1,875E6 psi |
| Shear Modulus Y (G13) | 1,875E6 psi |
| Shear Modulus Z (G23) | 1,875E6 psi |
材料 2 : Laminar_Core
| パラメータ | 価値 |
| Mass Density | 1E-04 lbf-sec2/in4 |
| Young’s Modulus X (E1) | 10 psi |
| Young’s Modulus Y (E2) | 10 psi |
| Poisson’s Ratio X (nu12) | 0 |
| Shear Modulus X (G12) | 10 psi |
| Shear Modulus Y (G13) | 3E4 psi |
| Shear Modulus Z (G23) | 1.2E4 psi |
3. プロパティの定義

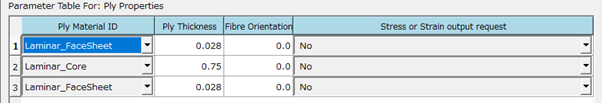

各プライの特性を定義したPCOMPプロパティ
4. Meshing
Mesh Size 0.625 inch

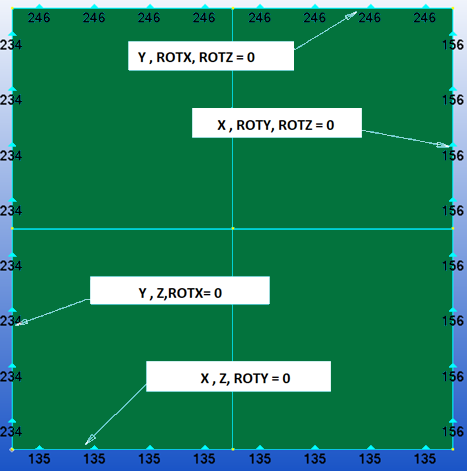

5. 境界条件
モデルの全表面に対し、100 psiの均一な垂直圧力を印加する。
6. 静的解析（Mystranソルバー）

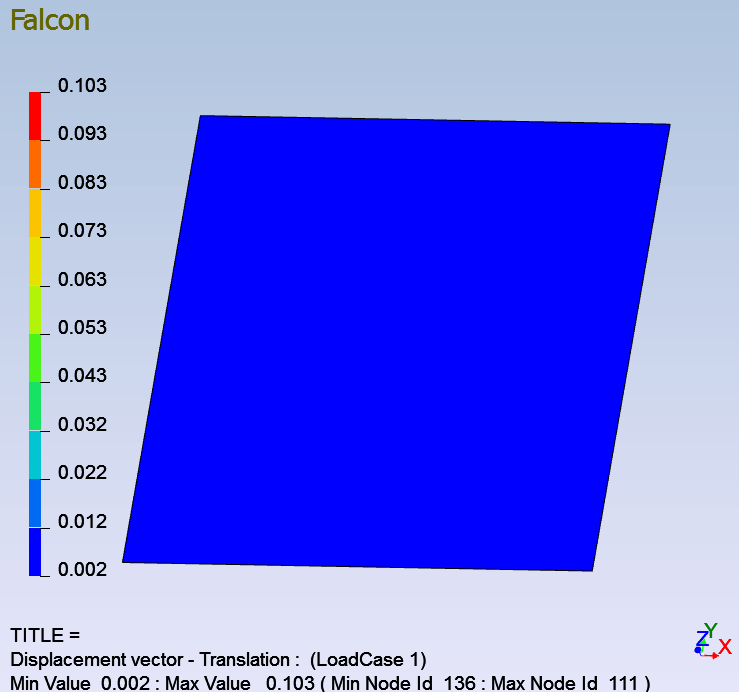

7. 結果
