Rectangular Tube
- 以下のモデルは、CalculiXソルバーを用いて解析されます。
全手順を網羅したチュートリアル
客観的
微小な内圧を考慮した、圧縮を受ける中空箱の座屈挙動解析
| パラメータ | 価値 |
| W : Width ( X , Y) | 100 mm |
| H : Height ( Z ) | 150 mm |
| Pressure : Elastic Load Limit | 40 KN |
1. 材料の定義
Material 1 : Steel
| パラメータ | 価値 |
| Young’s Modulus | 210000 MPa |
| Poisson’s Ratio | 0.3 |
| Density | 7.8E-09 tonne/mm³ |
2. シェルプロパティ定義
| パラメータ | 価値 |
| Thickness | 1 mm |
| Material | Steel |
3. メッシュ生成

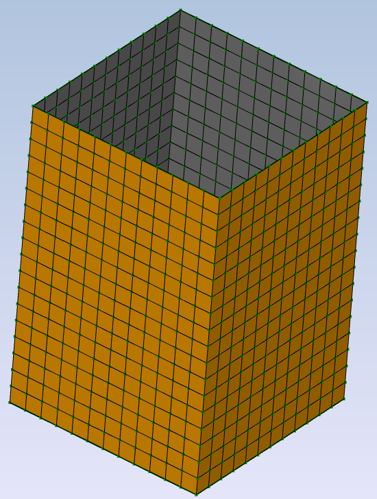

要素サイズは 8.33 mm × 10 mm です。
シェル要素は、2Dマッピングメッシュ機能を使用して作成されています。
4. 境界条件
- 下部節点：全自由度（1～6）を拘束
- 上部節点：全自由度（1～6）を拘束
- 内面（黄色）に内圧 1 MPa を負荷
5. Calculixソルバーによる静的解析
総排気量
6. 後処理
結果から変形データをエクスポート：変形データ（スケーリング済み）をINP形式でエクスポートします。
7. 変形・拡大されたINPをインポート
OVERWRITE指定による、変形・拡大縮小されたINP
8. 鋼材物性の変更
塑性特性を追加
| ストレス (MPa) | ひずみ値 |
| 100 | 0 |
| 200 | 0.3 |
| 300 | 1 |
9. 境界条件
- 下部節点：全自由度（1～6）拘束（緑）
- 上部節点：全自由度（1～6）拘束（緑）
- 強制変位：Z方向 -40（ピンク）
10. 静的非線形解析設定 (CalculiX)
分析結果

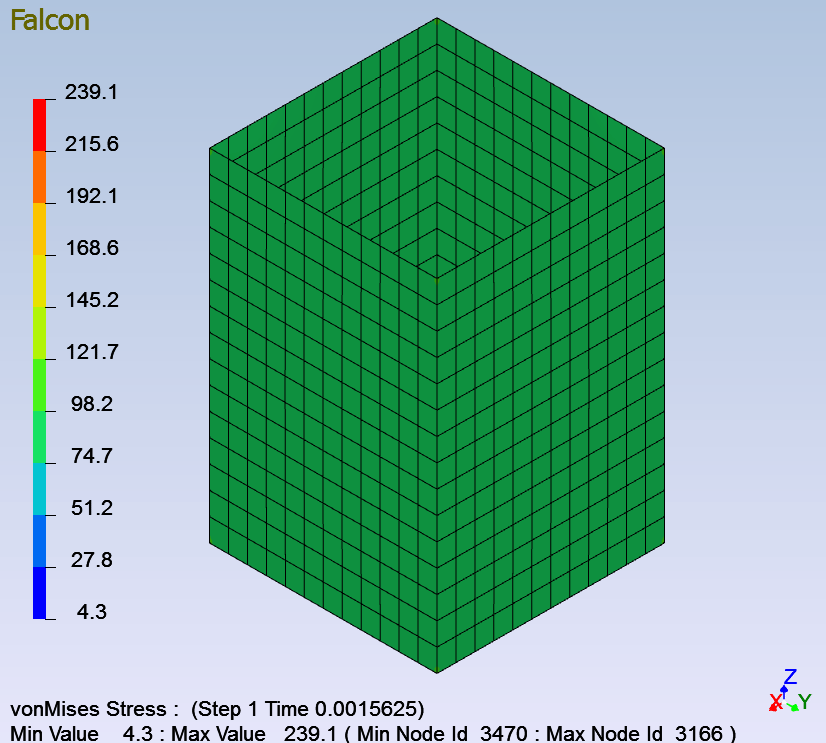

変形結果

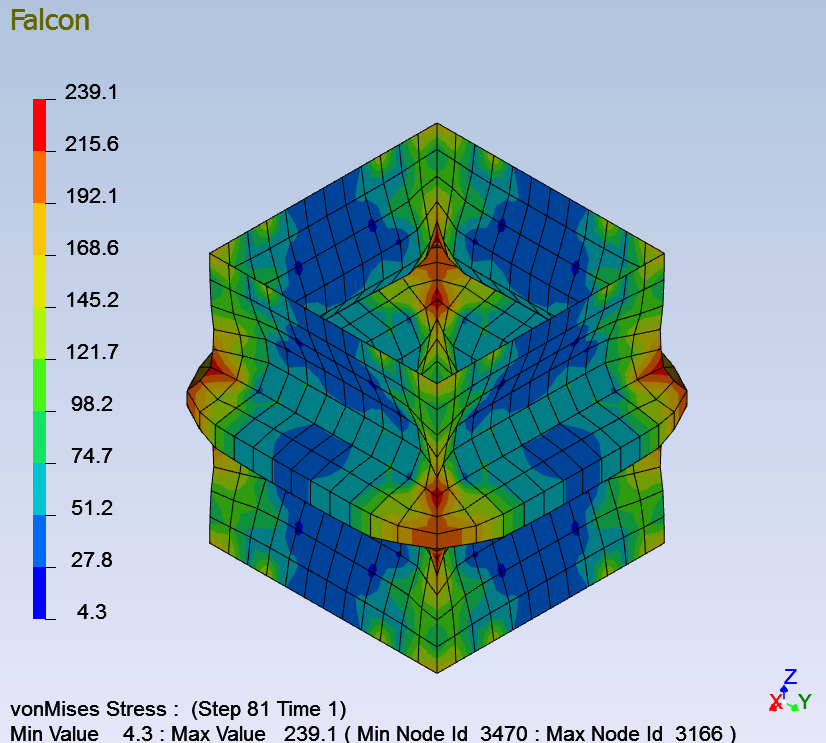

フォン・ミーゼス応力（最終ステップの解析結果）
フォン・ミーゼス応力の解析結果
力・変位プロット
線形解析における弾性限界は、40 kNであることにご留意ください。
全履歴
崩壊への移行の詳細
